Система измерения количества и показателей качества жидких углеводородных сред

Жидкие углеводородные среды (УВС) — стабильные и нестабильные газовые конденсаты, широкая фракция лёгких углеводородов, деэтанизированные газовые конденсаты, нефтегазоконденсатные смеси.

Связаться с нами

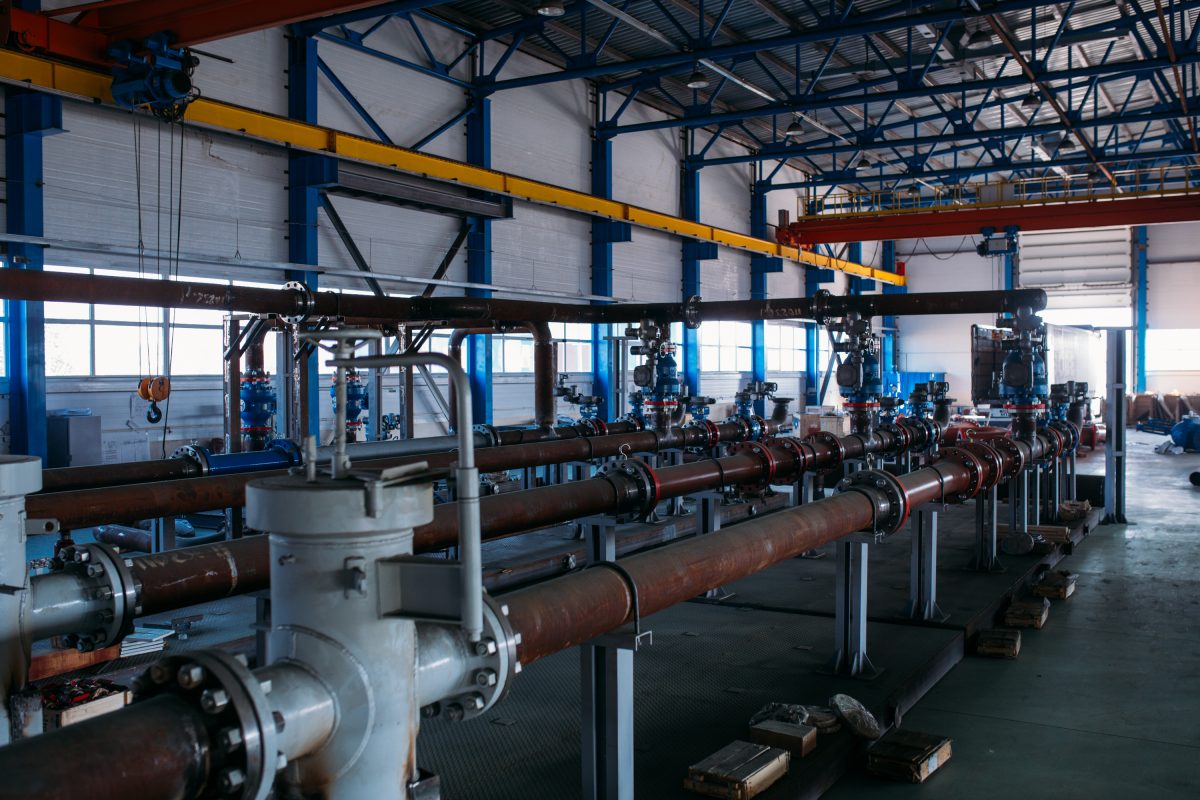

Система измерения количества и показателей качества жидких углеводородных сред

Системы измерений количества и показателей качества жидких углеводородных сред — Комплект средств измерений и устройств, обеспечивающий измерения массового расхода и массы брутто УВС, а также, при необходимости, определение показателей качества.

В зависимости от статуса учётных операций данные системы подразделяются на узлы коммерческого учёта, узлы хозрасчётного учёта, узлы технологического учёта.

В общем случае узел учёта состоит из блоков, перечисленных в таблице:

Блок Примечание
Измерительных линий (БИЛ)
Контроля качества УВС (БКК) При необходимости
Фильтров (БФ) При необходимости
Рабочего эталона расхода (БРЭР) При необходимости
Сбора, обработки и передачи информации (БОИ)

Вместо БФ могут быть использованы отдельные фильтры, установленные на входе каждой измерительной линии после запорной арматуры.

В узлах хозрасчётного и технологического учёта, по сравнению с узлами коммерческого учёта, кроме БКК, в зависимости от предъявляемых к ним требований по точности измерений, уровню автоматизации и специфики используемых СИ, может быть исключён ряд элементов. Например, могут не предусматриваться БРЭР, дистанционные датчики давления и температуры, вместо шаровых электроприводных кранов с контролем протечек может использоваться различная запорная арматура без электропривода и контроля протечек.

Пределы допускаемой относительной погрешности измерений массы брутто среды в зависимости от типа узла учёта составляют:

  • на узлах коммерческого учёта — 0,25 %;
  • на узлах хозрасчётного учёта — от 0,35 до 2,5 %;
  • на узлах технологического учёта — до 5 % (в зависимости от задач учёта).

Функцию вычисления физико-химических показателей на основе данных о компонентном составе и параметрах рабочей среды выполняет аналитический контроллер с аттестованным программным обеспечением «БАРС».

Для проработки технических решений под конкретную задачу просим заполнить и направить в наш адрес опросный лист.

Опросный лист на создание системы измерения (узла учета) конденсата газового
Скачать | 88 КБ
Системы измерений

НПП «ГКС» осуществляет проектирование, производство, шеф-монтаж, пусконаладочные работы, метрологическое обеспечение и ввод в действие систем измерений количества и показателей качества (узлов учета).

Системы автоматизации

Наше предприятие выполняет проекты комплексной автоматизации технологических процессов и производств, а также обеспечение их противоаварийной защиты и противопожарной безопасности.

Аналитические системы

Аналитические системы – одно из наиболее эффективных средств оперативного контроля качества ведения технологических процессов, позволяющее анализировать многокомпонентные образцы газов и жидкостей на всех этапах переработки сырья.

Блочные установки и технологическое оборудование

Блочные установки и технологическое оборудование позволяют комплексно решить задачи, связанные с подготовкой и вводом объекта в эксплуатацию, значительно сокращая срок строительно-монтажных работ.

Оборудование для очистки газов и жидкостей

НПП «ГКС» занимается разработкой и производством фильтров механической очистки газов и жидкостей; фильтров-коалесцеров газов; фильтров-сепараторов и пылеулавливающих фильтров; сепараторов газовых и нефтегазовых.

Контрольно-измерительные приборы

НПП «ГКС» является отечественным производителем контрольно-измерительных приборов. Производственная линия КИП оснащена уникальным высокотехнологичным оборудованием, отвечающим современным мировым стандартам в области приборостроения.
